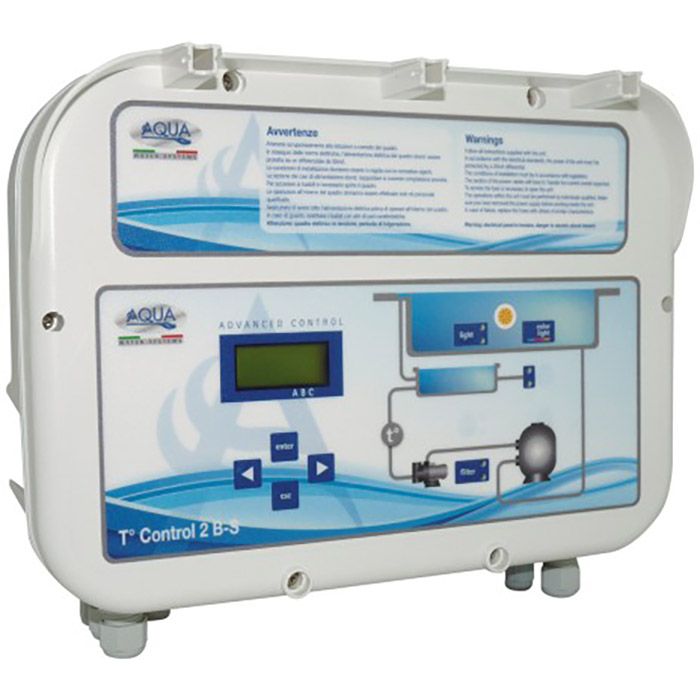

Quadro elettrico T-CONTROL 2 con trasformatore fari per piscine a bordo sfioro

T-CONTROL 2 by AQUA è una centralina pensata per le piscine con bordo a sfioro che semplifica il controllo delle sue diverse componentistiche.

Questo quadro elettrico dotato di modalità manuale o temporizzata ti consente di gestire l'accensione o lo spegnimento della filtrazione e di controllare l'illuminazione della piscina.

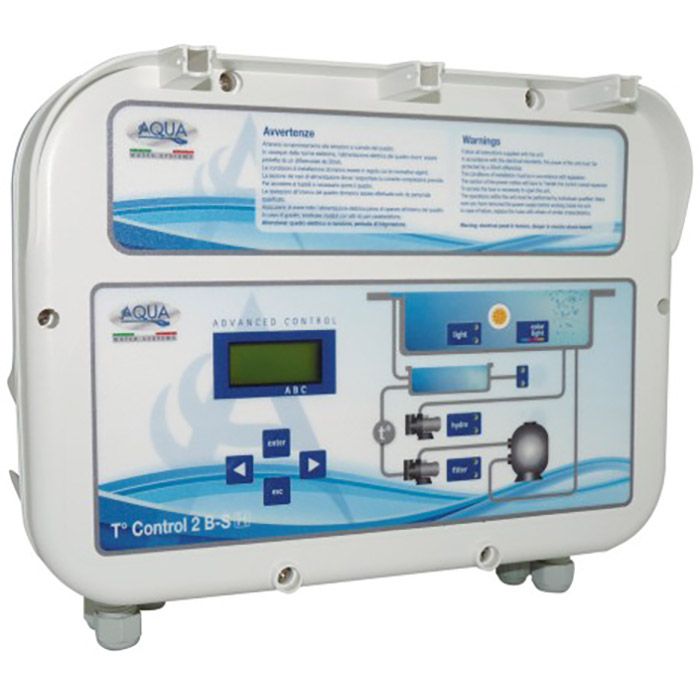

Il modello 2BSH ti permetterà, inoltre, di gestire una seconda pompa per i giochi d'acqua e le funzioni dell'idromassaggio e il carico elettronico H20.

Così come il modello T-CONTROL 1, anche il T-CONTROL 2 è provvisto di programma antigelo ideato per salvaguardare l'impianto della piscina quando la temperatura scende al di sotto dei 3°C; quando ciò si verifica viene attivata automaticamente la pompa di filtrazione per 3 minuti ogni ora, così da evitare il congelamento dei tubi e dell'acqua della vasca.

La peculiarità della centralina T-CONTROL 2 risiede, tuttavia, nella pesenza di 3 galleggianti che regolano l'afflusso dell'acqua: a seconda del livello raggiunto, l'elettrovalvola si apre o si chiude per consentire di riempire o svuotare la vasca di compenso.

Caratteristiche tecniche

• Utilizzo: per piscine private con bordo a sfioro

• 3 modalità di controllo: manuale, temporizzata e temperatura

• Accensione e spegnimento della filtrazione

• Accensione e spegnimento dell'illuminazione

• Rilevamento temperatura dell’acqua della piscina tramite Sonda NTC

• Funzione antigelo: al di sotto dei 3°C parte l’avvio automatico della pompa di filtrazione per 3 minuti ogni ora (giorno e notte)

• Versione monofase: 230 V

• Potenza massima pompa: 2,20 Kw

• Imballo: 350x300x160 mm

• Peso: 4,00 kg

Versioni T-CONTROL 2

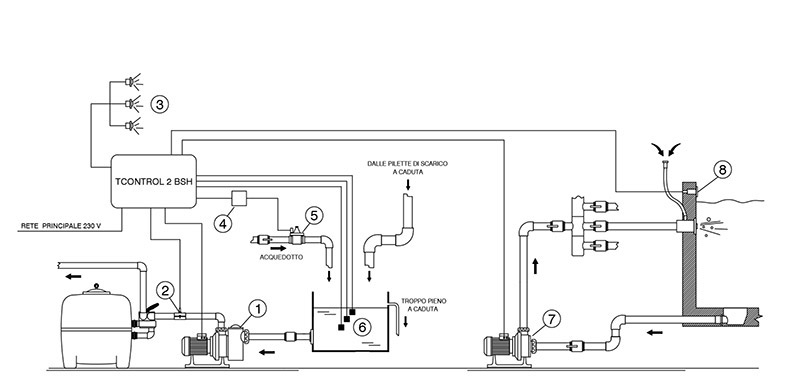

Esempio configurazione impianto piscina con T-CONTROL 2BSH

(Lo schema illustra una configurazione di un impianto piscina con T-CONTROL 2BSH. Tutti i componenti indicati non sono inclusi e sono acquistabili separatamente)

1. Illuminazione

2. Rete Principale 220 /230 VAC

3. Pompa di Filtrazione Max 2.20 KW - MONO

4. Pompa Idromassaggio Max 2.20 KW - MONO

5. Trasformatore 24 VAC + Elettrovalvola

6. Sonda di Temperatura mod. NTC

7. Pulsante Piezoelettrico

8. Galleggiante Basso - Marcia a Secco

9. Galleggiante Medio - Elettrovalvola

10. Galleggiante Alto - Troppieno

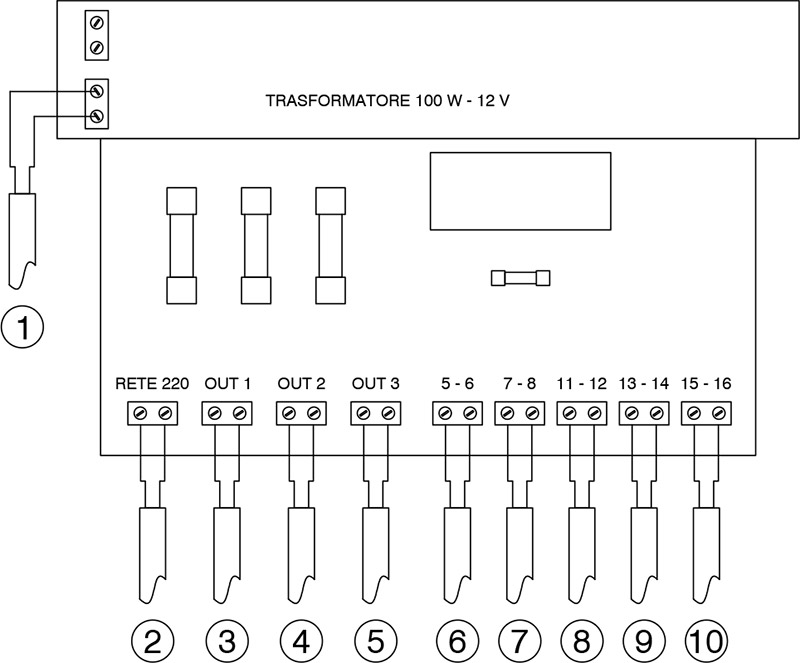

Dettagli morsetti T-CONTROL 2

1. Morsetto TRASFORMATORE (presente in tutte le versioni di T-CONTROL 2)

2. Morsetto “ RETE 220” (presente in tutte le versioni di T-CONTROL 2)

3. Morsetto “OUT 1” (presente in tutte le versioni di T-CONTROL 2)

4. Morsetto “OUT 2” (presente solo nella versione di T-CONTROL 2BSH)

5. Morsetto “OUT 3” (presente in tutte le versioni di T-CONTROL 2)

6. Morsetto “5 - 6” (presente in tutte le versioni di T-CONTROL 2)

7. Morsetto “7 - 8” (presente in tutte le versioni di T-CONTROL 2)

8. Morsetto “11 - 12” (presente solo nella versione di T-CONTROL 2BSH)

9. Morsetto “13 - 14” (presente in tutte le versioni di T-CONTROL 2)

10. Morsetto “15 - 16” (presente in tutte le versioni di T-CONTROL 2)

Manuali

Manuale d'Uso T-CONTROL 2BS: 100100842

Manuale d'Uso T-CONTROL 2BSH: 100100840

Garanzia

2 anni
